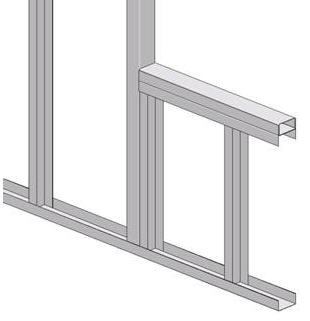

CadImage WallFraming - весьма мощный инструмент для разработки каркасных конструкций в ArchiCAD. Начиная с версии для ArchiCAD 13 - имеется возможность разработки металлического каркаса из швеллеров произвольного размера.
Страница приложения -
http://www.cadimagetools.com/tools.aspx?id=4Документация в PDF(английский язык) -
http://www.cadimagetools.com/documents/Wall%20Framing%20Tool%20Manual.pdfРекламная страница PDF(английский язык) -
http://www.cadimagetools.com/documents/FlyerWallFraming.pdfВидео инструкции -
http://www.cadimagetools.com/resources/tutorials.aspx?category=9Блог приложения на английском -
http://blog.cadimagetools.com/topics/tools/wall-framing/Блог приложения с переводом от Google -
http://translate.google.ru/translate?js=y&prev=_t&hl=ru&ie=UTF-8&u=http%3A%2F%2Fblog.cadimagetools.com%2Ftopics%2Ftools%2Fwall-framing%2F&sl=en&tl=ru&swap=1&swap=1
На сегодня - это самый продвинутый метод создания подобных конструкций в системе ArchiCAD, поэтому в этой теме будем вместе осваивать этот инструмент, делиться опытом и наработками.
Достоинства и недостатки метода:+ Автоматическое создание каркаса
+ Обновление при изменении геометрии стен и проемов.
+ Автоматическое создание документации по разверткам стен.
+ Гибкость настроек элементов и конструкций.
+ возможность автоматического создания панелей(например обшивка OSB)
+ Возможность создания многослойных систем с брусками вентиляции и.т.п.
- Сложность освоения.
- Невозможность подсчета элементов каркаса через "Интерактивные каталоги"
Альтернативные методы:1. Использование стандартных инструментов(колонны, балки, библиотечных объектов из папки Основная библиотека \ Конструкции строительные \ Конструкции крыш)Достоинства и недостатки метода:+ Легкость в освоении
+ Неограниченная гибкость настройки элементов.
+ Возможность автоматического создания смет элементов через "Интерактивные каталоги"
- Огромная трудоемкость для создания крупных объектов
- Необходимость отслеживания и ручной корректировки при изменении геометрии стен и проемов.
2. Использование аксессуара стен "Стена каркасная" меню - Конструирование\ Дополнения к конструированию \ Аксессуары \ Аксессуары стенДостоинства и недостатки метода:+ Легкость в освоении
+ Автоматическое создание каркаса и обновление при изменении геометрии стен.
- Сильная ограниченность настроек элементов.
- Отсутствие возможности автоматического расчета требующихся элементов
К сообщению прикладываю переработанный файл настроек каркаса(Presets). (по мере доработки он будет обновляться)
Каркас содержит две системы - перегородки из доски 100х50мм и наружный каркас 150х50мм
Зарегистрировавшись на официальном сайте вы сможете скачать еще несколько файлов настроек.
